الرافع الهيدروليكى

فى البداية نحن نعلم ان اى ضغط يقع على سائل محبوس فانه سوف ينتقل عبر هذا السائل دون اى فقد

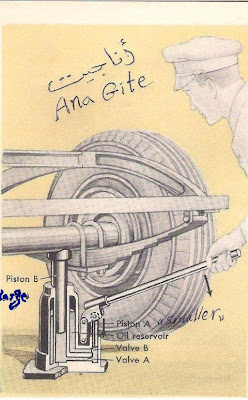

كما نرى فى الصورة ..فانه عندما نبذل جهد (قوة) على المكبس الصغير A فان قليلا من الزيت الموجود فى الغرفة الصغيرة سوف يندفع خلال الصمام A الى الغرفة الكبيرة
والزيت سوف ينقل الضغط الذى وقع عليه بدون اى فقد للمكبس الكبير B ..ومن ثم فان الضغط سوف يكون متساوى عند كلا المكبسين الصغير A والكبير B حيث يكون عدد الارطال لكل بوصة مربعة والواقعة على المكبس الصغير A مساوية لعدد الارطال لكل بوصة مربعة والناتجة عن المكبس الكبير B
ولكن ..ولكن ..كما بالشكل نجد ان مساحة مساحة سطح المكبس الكبير B اكبر عدة مرات من مساحة سطح المكبس الصغيرA ....ولهذا فان القوة الناتجة عن المكبس الكبير B سوف تكون اكبر عدة مرات من المبذولة على المكبس الصغير A

ولتوضيح ذلك ..نفرض ان مساحة سطح المكبس الصغير هى واحد بوصة مربعة ..ومساحة سطح المكبس الكبير هى 10 بوصة مربعة..وبالتالى فلنفرض ان قوة مقدارها 200 رطل تم بذلها على المكبس الصغير A فان الضغط الواقع اذا على المكبس الصغير A يكون 200 رطل لكل بوصة مربعة...وبما ان الضغط الناتج عن المكبس الكبير B لا بد وان يساوى ذلك المبذول على المكبس الصغير A .....فان الصغط الناتج من المكبس الكبير B سوف يكون ايضا 200 رطل لكل بوصة مربعة...ولكن مساحة السطح عند المكبس الكبير B اكلر عشرة اضعاف من مساحة السطح عند المكبس الصغير A .....وبالتالى فان القوة الناتجة عن المكبس الكبير B سوف تكون اكبر عشرة اضعاف من المبذولة على المكبس الصغير A اى حوالى 2000 رطل لانP=F/A

الزيت الذى يندفع تحت المكبس الكبير B سوف تكون كميته اكبر من الذى تحت المكبس الصغير A بحوالى عشرة مرات...وبالتالى فان المكبس الصغير A لا بد وان يضخ عدة مرات لكى نضع زيت كافى تحت المكبس الكبير B لكى يتم بذل القوة المطلوبة على المكبس الكبير B
